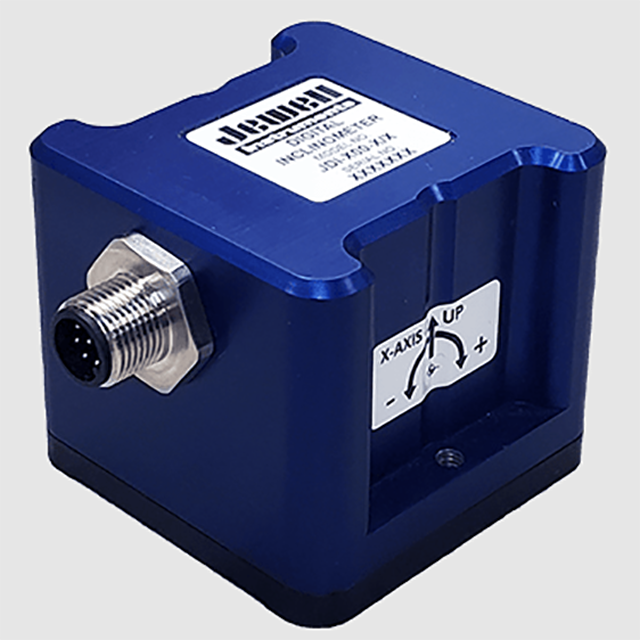

美國Jewell JDI-100/200 數字機電系統傾角儀

更新時間:2026-01-09

瀏覽量:585

品牌：美國Jewell
型號：JDI-100/200
描述：JDI-100/200系列是一款數字溫度補償傾角儀，提供單軸和雙軸配置。其堅固耐用的設計非常適合工業應用，同時包含低成本的MEMS技術。這些設備可選配DB9、Pigtail、Deutsch、Doubl...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell JDI-100/200 數字機電系統傾角儀描述：

數據表  用戶手冊

JDI-100/200系列是一款數字溫度補償傾角儀，提供單軸和雙軸配置。其堅固耐用的設計非常適合工業應用，同時包含低成本的MEMS技術。這些設備可選配DB9、Pigtail、Deutsch、Double Deutsch、6針圓形（C06）或M12連接器，以實現靈活性。

產品規格

測量范圍（°）¹	±1	±3	±14.5	±30	±60
相對精度（° 典型值）²	0.004	0.004	0.004	0.004	0.004
數字分辨率（° 最大值）	0.0001	0.0001	0.0001	0.0001	0.0001
重復性（°）	0.01	0.01	0.01	0.01	0.01
溫度引起的偏差（PPM/°C，典型值）	80	80	80	80	80
橫向軸錯位（° 最大值）	0.25	0.25	0.25	0.25	0.25
帶寬（Hz，標稱值）（-3dB）	（采樣率）/4
非線性度（%FS）（-20°C 至 50°C）	0.60	0.20	0.05	0.03	0.02
溫度傳感器精度（°C，最大值）	±2	±2	±2	±2	±2
預熱時間（秒，典型值）	0.5	0.5	0.5	0.5	0.5

軸數	1 或 2
輸入電壓范圍（VDC）	最小 5，典型 9 至 36，最大 38，反接保護
功率 - RS-485 終端啟用（mW，最大值）	800.0
功率 - RS-485 終端禁用（mW，最大值）	600.0
電源輸入的電氣隔離	2000
協議	半雙工、專有 ASCII 和 MODBUS-RTU
波特率3	2400、4800、9600、19200、38400、57600、115200、230400、460800、500000（最大值）
通信設置3	8 位，1 位停止位，偶校驗 \| 奇校驗
數據采樣率（Hz）3	3.9、7.8、15.6、31.2、62.5、125
節點 ID3	0+序列號的最后兩位數字
濾波	用戶可選
總線終端 - 內部（120Ω）3	開/關

工作溫度范圍	-40° 至 +85 °C
存儲溫度范圍	-55° 至 +105 °C
沖擊	18 g，0.011 秒，半正弦波
振動	20 grms 5Hz 至 2KHz
密封	IP67（與 IP67 連接器配合使用時）

重量	10.4 盎司
尺寸	2.25 × 2.25 × 1.99 英寸
特性	? 測量范圍：±1°、±3°、±14.5°、±30° 和 ±60° ? 數字接口選項：ASCII（RS-485/RS-232）和 Modbus（RS-485） ? 堅固耐用的外殼 ? 單軸或雙軸選項 ? 低成本 MEMS 技術 ? 符合 RoHS 和 REACH 標準 ? 單直流電源輸入 - 電氣隔離 ? 集成溫度傳感器 ? IP67 密封（與 IP67 連接器配合使用時）
應用	? 工業自動化與控制 ? 建筑與農業設備 ? 太陽能跟蹤 ? 移動式起重機 ? 平臺調平/定位 ? 移動式雷達設備 ? 橋梁監測
