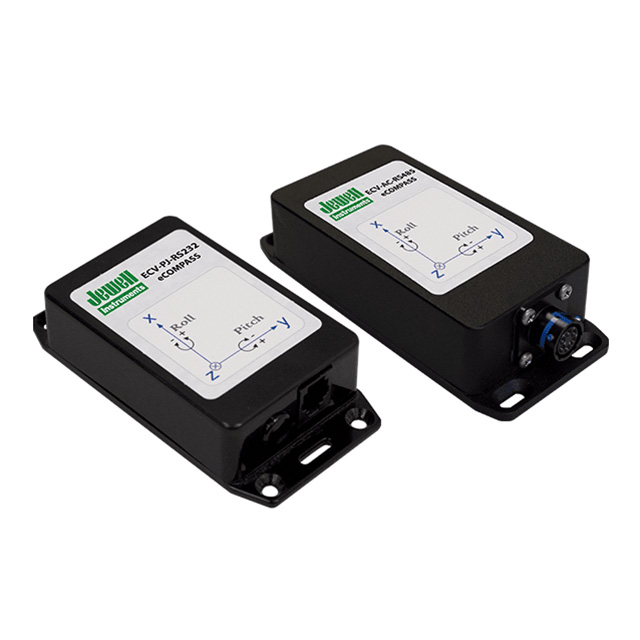

美國Jewell ECV eCompass系列三維電子羅盤

更新時間:2026-01-23

瀏覽量:559

  • 品牌：美國Jewell
  • 型號： ECV eCompass系列
  • 描述：ECV eCompass 系列是一款三維電子羅盤，能在動態條件下提供穩定的方位角、俯仰和橫滾測量。作為我們 ECG 系列的增強版，ECV 包含全套精密三軸 MEMS 傳感器，以及可選的雙軸電解傾斜傳感...
  • 在線訂購

  • 微信咨詢

    QQ咨詢

    在線客服

產品介紹

美國Jewell ECV eCompass系列三維電子羅盤描述：

數據表 用戶指南 安裝快速指南

ECV eCompass 系列是一款三維電子羅盤，能在動態條件下提供穩定的方位角、俯仰和橫滾測量。作為我們 ECG 系列的增強版，ECV 包含全套精密三軸 MEMS 傳感器，以及可選的雙軸電解傾斜傳感器，實現近水平精度。高性能微控制器協調快速測量序列、傳感器校準調整、參考系平移、三角計算及信號處理，以提供準確的航向、俯仰和滾轉輸出。

產品規格

精度（均方根）1 ±0.5°
±3.0° 		靜態，傾斜 <35° 傾角 <60°
動態，速率 <150°/秒
重復性 ±0.3° 靜態，無濾波
響應時間（毫秒） 36 最小值，無濾波
傾角范圍 ±80°
傾斜范圍 ±90° 俯仰/±180° 橫滾
更新速率（每秒測量次數） 27.5
精度 ±0.3° 工廠校準
重復性 ±0.2° 無濾波
范圍 ±90° 俯仰/±180° 橫滾 （±42°）僅電解傾斜
穩定時間（毫秒） 50 陀螺儀啟用
供電電壓（V 直流） 7 - 45V直流 未穩壓
供電電流（毫安） 工作：40
空閑：10
待機：0.5 		典型值
工作溫度 -40° 至 105 °C 帶電解傾斜時為 -20°C
存儲溫度 -50° 至 150°C
濕度 0 - 90% 無冷凝
沖擊（g） 200 最大水平方向（帶電解傾斜）
外殼材料 （ABS）阻燃塑料 UL94 VO
壓鑄鋁合金（360.1 型）
印刷電路板安裝 4 顆 #4 螺絲，間距 1.4″x 2.6″
連接器 8 針單排 0.1″ 摩擦接頭
6 針 RJ12 模塊化插孔
信號類型 RS-232 和 RS-485
波特率（比特/秒） 2400、4800、9600、19200 或 38400
字符格式 8 位數據，無奇偶校驗，1 位停止位
輸入緩沖區大小 110 個字符
輸出緩沖區大小 110 個字符
輸出格式 NMEA 0183 和二進制
輸出數據速率 每分鐘 1 至 1650 句
工作模式 連續或采樣
角度單位 度、密位、弧度、16 位整數
特性 ? 動態性能
? 高精度
? 精確的工廠校準
? 寬工作溫度范圍
? 提供 RS232 和 RS485 輸出
? 塑料或鋁合金外殼選項
? 快速響應
? 低功耗
? 兩個獨立的串行通道
? 系統內配置與測試
應用 ? 無人駕駛車輛
? 機器人技術
? 平臺穩定
? 挖掘機械
軟件 ECV 的功能由更新的 eCompass PC 軟件提供支持，該軟件簡化了工程驗證和集成任務。 該軟件提供以下功能： ? 監控和更改羅盤設置
? 執行磁校準
? 捕獲選定的測量數據
? 維護通信和設置日志
