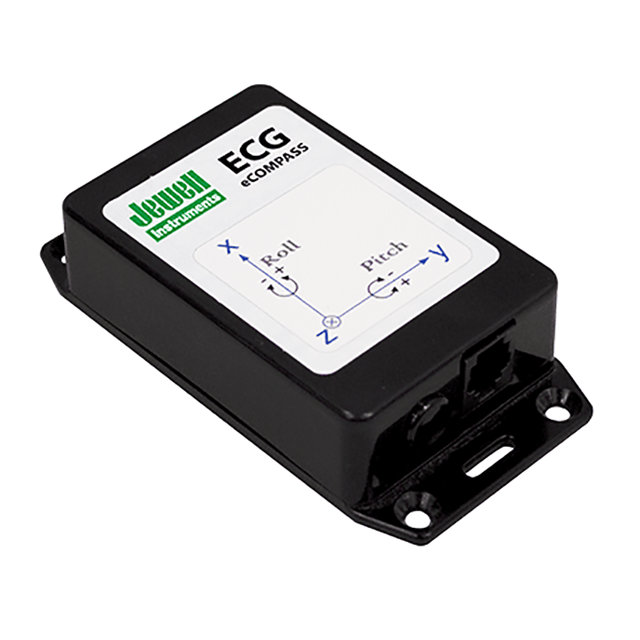

美國Jewell ECG eCompass系列陀螺穩定電子指南針

更新時間:2026-01-11

瀏覽量:674

  • 品牌：美國Jewell
  • 型號：ECG eCompass系列
  • 描述：如果您的指南針應用涉及振動、加速度、崎嶇地形或惡劣海況，ECG系列這款陀螺穩定電子指南針是一種解決方案，能夠優于價格更高的競爭對手。心電圖在動態條件下能提供準確的航向、俯仰和滾轉。一切都始于一臺精密的...
  • 在線訂購

  • 微信咨詢

    QQ咨詢

    在線客服

產品介紹

美國Jewell ECG eCompass系列陀螺穩定電子指南針描述：

數據表 用戶指南 安裝快速指南

如果您的指南針應用涉及振動、加速度、崎嶇地形或惡劣海況，ECG系列這款陀螺穩定電子指南針是一種解決方案，能夠優于價格更高的競爭對手。心電圖在動態條件下能提供準確的航向、俯仰和滾轉。一切都始于一臺精密的三軸固態磁力計。兩個角速率陀螺獨立穩定俯仰和滾轉。它們增強了雙軸電解傾斜傳感器，能夠在靜態環境中精確測量傾斜。兩組獨立濾波器，一套用于俯仰，一組用于滾轉，結合陀螺儀和電解傳感器測量，提供傾斜測量。

產品規格

精度（均方根）1 ±0.5°
±3.0° 		靜態，傾斜<35° 俯仰<60°
動態，速率<250°/秒
重復性 ±0.3° 靜態，無濾波
響應時間（毫秒） 36 最小值，無濾波
俯仰角范圍 ±80°
傾斜范圍 ±40°
更新速率（每秒測量次數） 28
精度 ±0.3° 工廠校準
重復性 ±0.2° 無濾波
范圍 ±42°
穩定時間（秒） 0.5 陀螺儀啟用
供電電壓（V 直流) 6 - 45V直流未穩壓
5.0V直流穩壓 		最低4.9V直流
供電電流 工作：30mA
采樣：10mA
待機：2mA 		典型值
工作溫度 -40° 至 105°C
存儲溫度 -50° 至 150°C
濕度 0-90%
外殼材料 （ABS）阻燃塑料UL94 VO 或
壓鑄鋁合金（360.1型）
印刷電路板尺寸 1.8英寸寬 × 3.0英寸長 × 0.6英寸高
印刷電路板安裝 4顆4號螺絲，間距1.4英寸×2.2英寸
重量 塑料：3.2盎司（90.7克）
鋁：7.2盎司（204.1克）
連接器 8針單排0.1英寸摩擦接頭
6針RJ12模塊化插座
信號類型 RS-232和RS-485
波特率（bps） 2400、4800、9600、19200、38400或57600
字符格式 8位數據，無奇偶校驗，1位停止位
輸入緩沖區大小 110個字符
輸出緩沖區大小 110個字符
輸出格式 NMEA 0183和二進制
輸出數據速率 每分鐘1到1650句
工作模式 連續或采樣
角度單位 度、密位、弧度、16位整數
尺寸 5.43 × 2.38 × 1.22英寸
特點 ? 動態性能
? 高靜態精度
? 提供RS-232和RS-485輸出
? 精確校準
? 單電源工作
? 塑料或鋁合金外殼可選
應用 ? 機器人技術
? 平臺穩定
? 挖掘機械
? 灌溉設備
